Домофон отключили как подключить своими руками

Как установить домофон

1 Меры предосторожности

Для того чтобы понять, как установить домофон самостоятельно, не подвергая себя опасности:

Перед началом работы с электропроводкой отключите электричество с помощью главного рубильника,

Соблюдайте нормы электрической безопасности,

Используйте изделия, соответствующие нормам,

Ни в коем случае не устанавливайте трансформатор во влажном помещении или на улице.

Аудио-домофонВидео-домофон
До 50 мБолее 50 мДо 25 мБолее 25 м
провод 6/10провод 1,5 ммпровод 6/10провод 1,5 мм или максимальный кабель

3 Электрическая защита

Домашний домофон должен быть подключен к электросети, защищенной предохранителем 10 А или автоматом 16 А.
Для безопасности людей рекомендуется также установить устройство защитного отключения 30 мА.

Возможны два типа электропитания:

1. Переговорное устройство подключается непосредственно к розетке электросети (силовым проводом). Трансформатор интегрирован в переговорное устройство.

2. Трансформатор не интегрирован в переговорное устройство, а подключается к нему и к электросети.

При необходимости проведите следующие подготовительные работы:
— Выкопайте траншеи между уличной панелью вызова и вашим домом.
— Проложите в земле гофрированные трубы для проводов.
— Проведите в трубах провода, оставив свободные окончания проводов длиной около 20 см.

Точно отмерьте необходимую длину проводов между местом расположения уличной панели вызова и переговорным устройством.

Советы
• Для лучшей работы устройства необходимо избегать дополнительных соединений между уличной панелью вызова и внутренним переговорным устройством.
• Если проводка уже проложена, проверьте количество проводов перед тем, как покупать домофон.
• Если вы строите дом, необходимо заранее предусмотреть траншеи и проложить в них гофрированные трубы со стальной протяжкой.

5 Установка уличной панели вызова

1. На выбранной стене или на столбе определите место расположения уличной панели вызова. Она должна находиться на высоте 1,60 м от земли.

Для накладных моделей ( А ): отметьте места расположения крепежных шурупов, просверлите отверстия и вставьте в них дюбели.

5. Зашпаклюйте штрабу цементом, предварительно смочив ее водой и извлекая гвозди по мере продвижения работы.

6. Удалите излишки смеси и дайте цементу высохнуть.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).

8. Зафиксируйте уличную панель вызова на встроенной коробке.

Установка внутреннего переговорного устройства

2. Определите на стене место расположения гофрированных труб для прокладки проводов от уличной панели вызова до внутреннего переговорного устройства и до трансформатора.

6. Привинтите к стене подставку переговорного устройства.

7. Отрежьте провода необходимой длины и подсоедините их к устройству в соответствии с монтажной схемой (см. часть 6).

8. Установите на место внутреннее переговорное устройство, подвесив его на крепежные скобки на подставке.
Зафиксируйте переговорное устройство с помощью предназначенного для этого винта.

Установка трансформатора (при необходимости)

Закрепите трансформатор в защищенном месте (например, на распределительном щитке).

1. Подключите трансформатор к переговорному устройству в соответствии со схемой (см. часть 6).

2. Подключите трансформатор к электросети, защищенной предохранителем (см. совет «Как сделать электропроводку, не подвергая себя опасности»).

Это важно
Перед подключением трансформатора отключите электричество.

Советы для установки видео-домофона
• Не устанавливайте видеокамеру в местах, ярко освещенных солнцем, или напротив яркого источника освещения.
• Не устанавливайте внутреннее переговорное устройство в помещении с повышенной температурой (более 40°С), а также во влажном или незащищенном от дождя месте.
• Постарайтесь защитить внутреннее переговорное устройство и видеокамеру от сильных вибраций и ударов.

6 Принципиальная схема

Пример единой 2-проводной схемы подключения:

2-проводное соединение уличной панели с переговорным устройством

Пример схемы подключения проводов 2 + 2:

— 2-проводное соединение уличной панели с переговорным устройством

— 2-проводное соединение замка, трансформатора и переговорного устройства

Монтаж домофонов самостоятельно и силами специалистов

Монтаж самодельного домофона в домашних условиях своими руками

Покупка и монтаж домофонов специалистами с прокладкой кабеля обойдется очень накладно для семейного бюджета, поэтому чтобы сэкономить деньги, можно попытаться .

Схема вызывной панели домофона и ее роль в ремонте защитной системы

Видеодомофоны появились сравнительно недавно, однако сейчас такие устройства можно увидеть во всех современных многоэтажных домах. Во время установки домофонной системы .

Как подключить домофон, если устройство отключили?

Каждый из нас защищает свое жилище так, как может. Кто-то приобретает квартиры в домах с консьержками или охраной, кто-то выстраивает .

Схема подключения домофона: принципиальный и электрический аспекты

В целях обеспечения безопасности личного имущества в жилых помещениях все чаще используются домофоны. Наличие такого устройства предусматривает знание его устройства, .

Трубка домофона Цифрал: схема подключения устройства к системе контроля

В наши дни домофон – устройство, бесспорно, необходимое: он ограждает жильцов от нежелательных посетителей, хулиганов и даже бродячих животных. Само .

Схема трубки домофона – советы по устройству и ремонту для начинающих

Сегодня множество многоквартирных домов оборудованы домофонами. Домофон – это переговорное устройство, позволяющее человеку, находящемуся внутри помещения, запретить или разрешить доступ .

Как подключить видеодомофон самостоятельно или пособие по безопасности

В современном обществе собственная безопасность стала занимать одно из первых мест. Это связано с ростом незаконного проникновения в частную собственность .

Как установить домофон в квартире и не ошибиться в выборе подрядчика?

Безопасность является основой благополучия. Именно это заставляет многих владельцев недвижимости задумываться о безопасности собственного жилища и семьи. Чтобы обеспечить безопасность .

Как подключить трубку домофона быстро и самостоятельно

На сегодняшний день актуально обеспечение безопасности своего жилища. На смену старым, тяжело открывающимся замкам, пришло новое современное устройство – домофон, .

Как отключить домофон в квартире, не конфликтуя с обслуживающей компанией?

В наше время многие дома оборудованы системами контроля. Так жильцы защищаются от нежелательных гостей и ограждают свое имущество от мелких .

Чтобы самостоятельно осуществить такую сложную процедуру, как монтаж домофонов, необходимо хорошо изучить все инструкции и четко следовать им. Сначала надо подготовить все инструменты и материалы. Среди основных инструментов стоит выделить:

  • Дрель;
  • Специальную насадку для штробления стен;
  • Изоляционную ленту;
  • Отвертку;
  • Нож;
  • Плоскогубцы;
  • Дюбеля;
  • Шпатлевку;
  • Алебастр;
  • Резиновые перчатки;
  • Экранированную «витую пару»;
  • Инструмент, с помощью которого снимают изоляцию с кабелей.
Читать еще:  Билайн домашний регион как подключить ростов на дону

Особенности выбора комплекта домофона

Прежде чем начинать установку домофона самостоятельно, надо выбрать устройство, наиболее подходящее для конкретного случая. При этом учитываются финансовые возможности и основные потребности хозяев. Полученная смета не должна превышать допустимые нормы. Простейшим вариантом считается аудиопереговорное устройство. В его составе есть аудиовызывной блок и аудиотрубка. С его помощью можно только разговаривать с посетителем.

Вторым вариантом является видеодомофон. Он бывает цветным и черно-белым. С помощью такого устройства можно не только разговаривать с посетителем, но и видеть его.

Многие современные изделия управляют электрическими замками, поэтому их установка станет отличным решением для офиса. Кроме того, они пригодятся для частных домов, ведь можно установить устройство на калитке и контролировать вход, защитив территорию от нежданных гостей.

После выбора нужного комплекта составляется смета, с учетом всех необходимых материалов и инструментов.

Организация электрической защиты

Устанавливая устройство своими руками, нужно позаботиться о подключении к электрической сети, которая должна быть защищена специальным предохранителем 10 А или же автоматом 16 А. Чтобы обеспечить дополнительную безопасность, рекомендуется дополнительно установить аппарат защитного отключения на 30 мА.

Существует два основных вида электропитания:

  • В переговорном аппарате нет интегрированного трансформатора, его надо дополнительно подключить к устройству и электросети;
  • Переговорное устройство нужно подключить с помощью силового провода просто к розетке. При этом трансформатор уже интегрирован.

Известно, что смета зависит не только от выбора материалов, поэтому надо обязательно учитывать тип электропитания, составляя список всех расходов.

Как правильно определить место монтажа?

Трубку аппарата можно установить где угодно, выбрав наиболее подходящее место в квартире. Производя установку своими руками, нужно учитывать, что звук звонка должен быть хорошо слышен. Стандартным местом для трубки считается стена возле входной двери.

Чтобы правильно произвести монтаж, необходимо прислушаться к некоторым советам:

  • Нежелательно устанавливать аппарат на частях двери, которые движутся, ведь во время движения часто происходит ударное воздействие, способное сместить видеообъектив;
  • Не стоит во время монтажа домофона выводить наружу кабель, ведь злоумышленники могут легко его обрезать;
  • Устанавливая аппарат своими руками, нельзя сразу намертво закреплять все винты, ведь в случае неправильной прокладки электрокабелей, придется все переделывать. Нужно иметь возможность внести изменения в любой момент;
  • Осуществляя монтаж, нельзя нарушать на устройстве контрольную пломбу.

Проведение подготовительных работ

Наиболее трудозатратной процедурой считается прокладка кабеля, но, делая все самостоятельно, можно сэкономить и смета всех расходов будет гораздо меньше. Необходимо найти конец провода, который идет от входной двери и размещенного на ней аудиовызывающего устройства. Он может быть внутри щитка, расположенного на лестничной клетке.

Отыскав нужный кабель, надо его немного удлинить, соединив со специальной «витой парой», которую необходимо подключить к самому домофону. При монтаже домофона учитывают, что длина силового кабеля должна составлять не больше 40 метров, ведь если расстояние будет слишком большим, можно потерять сигнал.

Из внутренней стороны стенки прокладывают удлиненный провод, чтобы это сделать, необходимо своими руками пробить в поверхности специальные каналы. Именно для этого используют особенную насадку. После перемещения кабеля в канал остается залить штробы алебастром, а затем зашпаклевать все.

Лучше всего провести монтаж в специальные каналы из пластика. Этот вариант считается самым безопасным для стен. Такие каналы нужно просто проложить вдоль дверной коробки (в случае, если трубка будет установлена возле двери).

Осуществляя установку устройства своими руками, нужно обеспечить целостность кабеля в парадной, для этого его помещают в специализированную гофро-трубу. Необходимо избегать заломов провода и его провисаний. Надо аккуратно производить установку провода, идущего от домофона, следя, чтобы он находился подальше от силовых кабелей.

В комплектацию стандартного изделия входит схема прокладки силового кабеля и установки домофона.

Если вы планируете менять устройство в будущем, следует рассчитать это на этапе строительства. Нужно предусмотреть траншеи, проложив в них специальные гофрированные трубы с дополнительной стальной протяжкой. Чтобы устройство работало лучше, желательно избегать любых дополнительных соединений внутреннего переговорного устройства с уличной панелью вызова. Если проводка уже была проложена, перед покупкой домофона стоит проверить количество проводов, ведь смета не должна содержать лишние расходы.

Установка домофона внутри квартиры

Поэтапный монтаж домофонов состоит из нескольких стадий:

  • Разметка. Необходимо определиться с высотой панели домофона, которая будет удобна для всех домочадцев. Для этого нужно поставить две точки, сохранив между ними расстояние в 20 сантиметров. Затем надо начертить горизонтальную линию и нарисовать вверх прямоугольник, размер которого будет больше, чем внутренняя панель домофона. Делая все своими руками, следует помнить о проверке разметки с помощью уровня. Затем по периметру полученной фигуры надо начертить прямоугольник побольше для внешнего яруса ниши. Выемка должна быть расположена недалеко от электропроводки;
  • Выдалбливание. Лучше всего работать при установке с кирпичной стеной, ведь остальные материалы плохо поддаются, а бетон может лопнуть. Сначала надо выдолбить внутренний прямоугольник. Внешний ярус надо вырубить всего на толщину гипсокартонного листа. Затем методом штробления своими руками нужно сделать канал для проводки, подводя его к внутренней выемке, выдолбив в задней поверхности небольшую полость для розетки;
  • Отделка ниши. Электросеть заводится в колодец для розетки, и изолируются на время провода. Затем осуществляется монтаж коробки для розетки, а все поверхности выравниваются штукатуркой. Кабеля от внешней панели нужно замазать, выведя их концы. После высыхания сглаживается неровность шпаклевкой;
  • Электрификация ниши. Когда все высохнет, необходимо произвести грунтовку внутренних поверхностей, покрыв их простой эмалевой краской. Затем устанавливается и подключается розетка, руки при этом должны быть защищены перчатками;
  • Установка щита. Вырезается своими руками фрагмент гипсокартона, подходящий по размерам для внешнего яруса. Он приклеивается к предварительно установленным алюминиевым профилям. Для установки аппарата делаются небольшие пропилы напротив центров вертикальных профилей. В полученный люк монтируется фиксатор домофона;
  • Внешняя отделка. Чтобы завершить монтаж, остается только выполнить отделку места, где был установлен домофон.

Осуществляя монтаж устройства собственными руками, получится значительно сэкономить, но желательно проконсультироваться с опытными специалистами, прежде чем начинать работать.

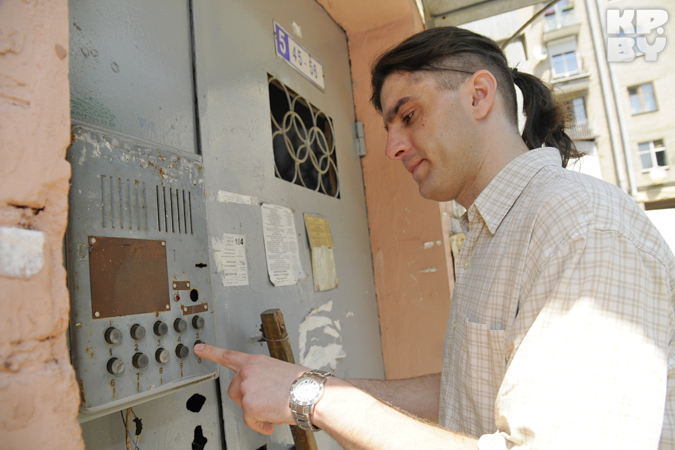

«Вернуть домофонную связь мне обещали за два дня, а подключили через месяц»

17 ноября 2015 23:20

Читать еще:  Как подключить доменную почту к яндексу

Изменения в оплате домофонов произошли в начале года, но вопросы возникают до сих пор. Кто-то не понимает, почему получает отдельные квитанции на оплату домофонов, кому-то и вовсе никаких уведомлений не приходит. Многие минчане недоумевают: задолженность погасили, а домофон все равно не включен.

— Врач не смог попасть в квартиру, звонил по всем соседям, — рассказывает минчанка Александра. — Домофон не работал. Я обратилась в обслуживающую компанию по телефону, указанному на двери. Там объяснили, что домофон мне отключили за неуплату, задолженность 29 500 рублей. Оператор сказал, что оплачивать его нужно было отдельно. Но меня никто не предупредил! Заплатила в тот же день. Подключить связь обещали в течение двух рабочих дней, но не подключили. После второго звонка пообещали в десятидневный срок исправить, но домофон не заработал. Я за это время вызывала «скорую», врача из поликлиники, заказывала доставку. Приходилось караулить у подъезда. Спустя почти месяц мне сообщили, что мы внесены в какой-то экстренный список: «Ждите, может, сегодня подключат». Если бы я знала код от двери, было бы проще. Его знают почтальоны, работники ЖЭСа, но не жильцы! Почему?

В Минске установкой домофонных дверей занимается более 50 частных фирм. А вот кто и как их будет обслуживать, решают сами жильцы домов. Примерно 17,5% столичных домофонов обслуживают коммунальщики. Все остальные — частные компании. У Александры оказался домофон компании «Домофон — сервис гарант» (выделилась из ООО «Строймир домофон-сервис»).

— Почему стали приходить отдельные жировки на оплату обслуживания домофонов?

— У нас был договор с ЖРЭО и Центром информационных технологий Мингорисполкома. Поэтому оплата включалась в квитанцию на оплату коммунальных услуг. С января 2015 года некоторые ЖРЭО расторгли этот договор по своей инициативе, — объяснил «Комсомолке» мастер компании «Домофон — сервис гарант» Игорь Ефремов. — То есть с января пришлось искать другие пути брать плату. Поэтому услугу некоторое время приходилось оплачивать отдельно, как потребление электроэнергии, интернет и прочие. После реорганизации ЖРЭО услуга «Техническое обслуживание ЗПУ» вновь появилась у жителей отдельной строкой в общей квитанции. Отдельная бумага на оплату теперь будет приходить только должникам.

По словам специалиста, в ноябре, то есть за октябрь, в жировке снова должна появиться строчка «Техническое обслуживание ЗПУ».

— Что делать тем, кому домофон отключили?

— Погасить задолженность и пеню. В течение пяти рабочих дней связь будет восстановлена. Если затем возникают вопросы, необходимо обратиться в обслуживающую организацию.

Часто причина неработающей домофонной связи не отключение, а неисправность проводки, трубки. Иногда жильцы ставят трубку в режим отключения звукового сигнала и удивляются, почему она не работает. Редко бывают случаи оплаты не на ту организацию или технические проблемы с распознаванием платежа.

— А если мастер долго не приходит, как в истории нашей читательницы?

— Не может быть, чтобы так долго не подключали связь. Все звонки обрабатываются быстро. Если же проблема возникла, ее можно решить, обратившись к руководству предприятия.

ВОПРОС РЕБРОМ

На всех ли домофонах есть код?

— Многие типы домофонных систем позволяют устанавливать индивидуальный код для входа в подъезд. Все условия выдачи либо невыдачи кода оговорены в договоре между жильцами и обслуживающей организации, — объяснил специалист. — Житель дома может обратиться с письменным заявлением в обслуживающую организацию и, согласно договору, ему либо выдадут код, либо откажут.

ВАЖНО ЗНАТЬ!

Номер своего лицевого счета для платы за обслуживание домофона можно узнать на сайте организации, которая вам оказывает эту услугу. Для этого нужно ввести свой домашний адрес в поля и нажать кнопку «Узнать номер счета». Также можно позвонить подрядчику.

Читайте также

Возрастная категория сайта 18 +

Владелец сайта www.kp.by — Закрытое акционерное общество «БелКП-ПРЕСС»; (юридическое лицо, на которое возложены функции редакции газеты «Комсомольская правда» в Белоруссии»). УНП 100742707

Комментарии читателей сайта размещаются после предварительной модерации. Редакция оставляет за собой право не размещать комментарий или отредактировать его, если в нем содержится информация, размещение которой запрещено либо ограничено согласно законодательству либо если указанный комментарий нарушает права и (или) законные интересы третьих лиц.

Схема подключения домофона в частном доме и квартире своими руками

Схема подключения домофона и подробное описание электро-технических особенностей помогут разобраться с монтажом устройства в частном и многоквартирном доме. Установка домофонной системы и всех её элементов обеспечит безопасность и дополнительную защиту от нежелательного проникновения.

Гранат (лат. Punica)

Относится к семейству Дербенниковых, роду кустарниковых и некрупных деревьев. Естественная среда обитания граната – это тропики и субтропики, но его успешно культивируют в Крыму, Азии и Закавказье.

Слово «домофон» быстро вошло в лексикон городских жителей вместе с такими понятиями как: мобильная связь, кабельное телевидение, спутниковая тарелка и интернет. Сегодня его наличие стало обязательным атрибутом не только любой многоэтажки, но и практически каждого частного дома.

В отличие от электрики, подключение домофона может вызвать затруднение у самостоятельных владельцев частных домов. Наша статья описывает общие принципы подключения этих устройств и может рассматриваться в качестве небольшого учебного пособия по данному вопросу.

Для чего нужна установка домофона своими руками

Если установкой и обслуживанием этого блока в многоквартирных домах, как правило, занимаются специализированные сервисные компании, то многие владельцы коттеджей предпочитают выполнять монтаж домофона своими руками.

Стандартный домофон без камеры

Причин этому сразу несколько:

  • подключение домофона своими руками — залог его гарантированной службы и быстрого ремонта в случае выхода из строя;
  • хороший хозяин просто обязан лично участвовать в обеспечении безопасности своей семьи;
  • поскольку данное устройство является одним из средств личного спокойствия и сохранности ценностей — нюансы его подключения и работы лучше держать подальше от посторонних глаз.

Типы домофонов и общие схемы их подключения

Современный домофон — устройство не только для разговора владельца жилья и его гостя. Умные коммуникаторы предоставляют возможность рассмотреть посетителя, задать ему вопросы и получить на них ответ, удаленно открыть замок на входных дверях. Полный перечень и уровень сервиса зависит от конкретной модификации устройства.

Читать еще:  Силикатный кирпич домашнее производство

Многоквартирный домофон

В обобщенном виде схема подключения домофона для многоквартирного дома выглядит следующим образом:

Схема подключения домофона в многоквартирном доме

Из рисунка видно, что в многопользовательском варианте переговорной системы присутствуют дополнительные коммутаторы, направляющие сигнал в требуемую квартиру. Кроме того, разводка ведется многожильным кабелем, количество проводников в котором соответствует числу подключенных абонентов. Звуковой и видеосигналы идут по раздельным проводам, а это еще более усложняет подключение всех элементов. В более продвинутых системах используются системы мультиплексирования или цифровой формат связи, что требует от монтажников довольно высокой квалификации.

Многопользовательская система достаточно дорогое удовольствие и приобретается обычно в коллективное пользование в складчину. Для ее монтажа приглашаются специалисты, которые хорошо знают, как подключить видеодомофон к каждой квартире.

Домофон индивидуального пользования

Совершенно по-другому строится спикер-система в индивидуальных коттеджах и частных домах. Поскольку таким домом владеет только одна семья — для организации связи достаточно только одного комплекта, состоящего из внутреннего и наружного спикерфонов. Многие современные блоки позволяют подключать дополнительную трубку или второй терминал для размещения на втором этаже, в гараже или другом нужном месте согласно потребности владельцев дома.

В отличие от многопользовательской системы, установка домофона в частном доме не представляет большой сложности и вполне под силу любому электрику или другому человеку, имеющему навыки электромонтажных работ. Как подключить домофон конкретной модели — всегда подробно объясняется в инструкции производителя, и такая работа обычно не вызывает особых сложностей.

Составляющие домофонной системы для частного дома

На рисунке представлены все элементы простой спикер-системы для частного дома. По нему хорошо видно, как установить домофон в частном доме. В систему входит:

  • домашний спикерфон (1);
  • блок питания (2);
  • вызывная наружная кнопка-спикер (3);
  • электромеханический или магнитный замок (4);
  • связной кабель.

В зависимости от конкретных условий и марки устройства данная схема может основываться на разной комплектации. Рассмотрим основные составляющие.

Какому типу замка отдать предпочтение

Электромеханический вариант замка представляет собой модификацию простого замка, в котором выдвижная защелка может открываться как ключом, так и электромагнитом. В самых простых вариантах электромагнит размещается отдельно от замка и связан с ним механической тягой.

Достоинства такой системы:

  • калитка или входные двери будут заперты даже при отключении электроэнергии;
  • при поломке замок можно поменять на обычный, подобный по конструкции.

Домофон с электромеханическим замком

Недостаток — как и любой механизм, такой замок требует постоянного внимания, смазки и регулировки. Учитывая его наружное применение, срок работы такого замка гораздо меньше электромагнитного.

Электромагнитный замок представляет собой магнит с очень большим усилием отрыва. Он устанавливается на неподвижной части, а на самой двери устанавливается магнитная плита, притягивающаяся к электромагниту. Усилие отрыва такого замка составляет 200-300 кг. При попытке открыть такую дверь, скорее оторвется ручка, а замок по-прежнему будет крепко удерживать дверное полотно.

Очень весомый аргумент в пользу электромагнитной системы — ее механическая прочность и стабильность. Поскольку никаких движущихся частей механизма тут нет — замок может работать вечно, да и внимания к себе он практически не требует.

Электромагнитный замок домофона

Главный недостаток заключается в том, что если отключается электричество, то дверь оказывается разблокированной. Поэтому электромагнитные замки ставят на калитку и ворота, но не на входную дверь.

Коммуникаторы

Наружный и внутренний коммуникаторы могут иметь только звуковой или одновременно звуковой и визуальный канал связи. В наружной спикер-кнопке как правило располагается динамик, микрофон и камера. Внутренний спикер имеет еще и экран, на котором можно увидеть лицо гостя.

Подключение видеодомофона к дополнительным наружным видеокамерам значительно увеличивает обзор и контроль ситуации за входной дверью. Для открывания дверей на внутреннем спикере существует специальная кнопка. Ряд изделий предусматривает возможность подключения дополнительных трубок, сигнализации и включение тревоги.

Аспекты подключения домофона

Установка видеодомофона своими руками — занятие трудоемкое, но интересное. Подключать домофон следует согласно схеме электромонтажных соединений, приложенной производителем этого устройства. Если соединительные кабели не входят в комплект поставки — рекомендуем использовать кабель с цветными проводниками. Само подключение заключается в последовательном присоединении одноцветных проводков к нужным клеммам каждого из узлов.

Типичная электромонтажная схема простой домофонной сети представлена на этом рисунке:

Схема электрическая для подключения обычного домофона

Если видеосвязь не применяется — для подключения наружного спикера подойдет четырехжильный провод: общий, питание электронной части, сигнальный провод, электропитание замка. Для организации видеосвязи потребуется еще одна жила.

Схема подключения видеодомофона

Обратите внимание, что сигнальные провода в кабеле должны быть экранированы от остальных. В противном случае сильно падает качество звука, изображения и максимально допустимая длина соединительного кабеля.

Нюансы укладки домофонного кабеля

Разобравшись, как установить домофон, переходим к кабельным соединениям. Кабель можно протягивать между опорами или укладывать в землю.

Подключение кабеля для домофона к устройству

  • В первом случае обязательно подвязывать кабель к стальной проволоке или тросу между столбами. Сигнальный кабель не обладает большим запасом механической прочности. Без дополнительной опоры он быстро вытянется, что приведет к внутреннему обрыву жил.
  • Во втором случае кабель нужно уложить в защитную трубу или гофру. Эти материалы должны обладать хорошей сопротивляемостью к биоразрушающим факторам и иметь полную водонепроницаемость.

Внутри дома провода тянутся по штробам, кабель-каналам, под плинтусами или крепятся к стене любым другим удобным способом. Заземляющие концы кабеля следует обязательно подключить к существующему заземлению дома.

Вопросы безопасности при подключении домофона

Для обеспечения гарантированно безопасного пользования устройством его питание должно производиться от трансформаторного источника. Трансформатор обеспечивает гальваническую развязку питания и сетевого напряжения, что совершенно исключает поражение электрическим током в любую погоду, включая проливной дождь и снег.

Как видно — подключить домофон своими руками совсем несложно! И эта работа мало чем отличается от монтажа электронной техники и укладки телефонного кабеля внутри дома. Использование домофона не только обеспечит современный уровень комфорта, но и существенно подними уровень защиты от непрошеных гостей.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
