Комакс домофон как подключить

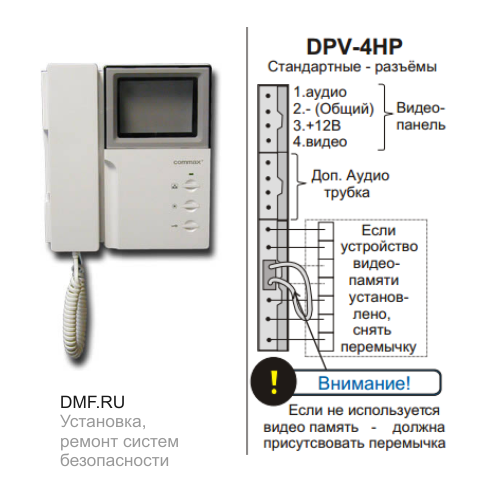

Commax 4hp Схема Подключения

К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку.

Инструкции или схемы подключения можно взять у продавца видеодомофона или найти в интернете.

Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет.
Установка домофона и подключение домофона. Домофонные Системы.

При расстоянии до 30 м использовать провод с сечением 0,22 мм2. Маленького диодного моста под рукой не оказалось поэтому вместо него ставим 4 диода 1N

Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Оно составляет В.

Фото — конструкция системы Домофон в квартире или частном доме состоит из трубки, вызывной панели, видеоаппаратуры при необходимости дополнительного подключения наблюдения за дверью или калиткой , замка и коммутатора. Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение.

В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить всего один или вовсе исключить из схемы.

Красный — аудиосигнал. Она может быть нескольких типов: с наборными кнопками, специальным считывателем кода с ключей или карточек, подсветкой или даже визуальным определителем.

Как подключить домофон

Как подключить видеодомофон?

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Если у вас установлено от 1 до 4 видеопанелей, то и к видеодомофону должно быть подключено от 1 до 4 четырехжильных кабеля соответственно.

Инструкции или схемы подключения можно взять у продавца видеодомофона или найти в интернете. В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить всего один или вовсе исключить из схемы.

Менять окраску провода — право производителя, поэтому при монтаже необходимо пользоваться инструкцией подключения и прилагаемой электрической схемой. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен.

Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Она установлена на отдельной плате вертикально впаянной в общую плату блока питания.

Несмотря на то, что прибор очень прост в использовании, степень защиты, которую он обеспечивает, очень велика.
Как выбрать домофон. Все что нужно знать перед тем, как купить домофон.

Схемы подключения видеодомофонов Commax

Измеряем диаметр провода, он составляет 0,25мм. Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Параллельно ему, не выпаивая его, подключаем такой же исправный и напряжение становится В.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение.

Он похож на наш, но есть отличия. Поэтому важно следить за целостностью проводки.

В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза. Заключение Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в странах.

В инструкции к оборудованию производитель часто указывает все необходимые сведения установки для оптимальной его работы: сечение кабеля, угол обзора видеокамеры и многое другое. Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них.

Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов. Прежде чем приступить к самостоятельному монтажу видеодомофона, внимательно изучите всю имеющуюся документацию к данному оборудованию. Чем подключать? Подачу напряжения следует производить, когда шнур питания подключен к розетке.
24 Установка домофона

Отзывы по оборудованию и комментарии к материалу

Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Если у вас установлено от 1 до 4 видеопанелей, то и к видеодомофону должно быть подключено от 1 до 4 четырехжильных кабеля соответственно. Дополнительные возможности В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

При последовательном соединении одинаковых конденсаторов емкость в половину уменьшается, а рабочее напряжение в половину увеличивается.

Целесообразно при этом зашунтировать каждый конденсатор резистором большого сопротивления более кОм. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры.

Чем подключать?

Феррит сердечника приклеен, чтобы его не сломать наматываем обмотки не разбирая сердечник, это не сложно при длине провода см. После установки отремонтированного блока питания видеодомофон заработал в полном объеме. Заключение Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в странах. Порядок подключения В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании.

Для дальнейшей проверки нужно включать блок. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения: Нужно согласие большинства жителей дома или подъезда; Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. После установки полевого транзистора BUZ90 по параметрам подходит блок заработал. Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий.

Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Для беспроводных видеодомофонов задача прокладки кабеля заменяется необходимостью обеспечить питание обоим компонентам системы: и монитору, и вызывной панели. Фото — схема соединения проводов видеодомофона Виды домофонов Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь.

Она получается в результате изменения бытового неустойчивого напряжения В блоком питания. Заключение Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в странах.
commax cdv 71am 2 видеодомофон для квартиры, подключение видеодомофона

Установка домофона по отличным ценам

Домофоны активно применяются и в частных домах, квартирах, офисах и даже на крупных предприятиях. Популярность домофонов обусловлена тем, что за небольшую стоимость можно получить удобную систему видеоконтроля, дистанционное управление замком и возможность связи.

• Установка домофонов в квартирах. Обычные домофоны пришли в нашу жизнь уже очень давно. Но технологии не стоят на месте и теперь есть возможность установить видеодомофон. Устройство связывает жителей квартиры с людьми стоящими по ту сторону двери. Устройство способно выводить на монитор качественную картинку и позволяет поддерживать связь не открывая дверь. В определенных случаях, это может спасти не только имущество, но и жизнь;
• Домофоны для частных домов. Для личных домов с участками, установка домофонов — залог безопасности семьи и имущества. Многие модели представляют собой не просто камеру с экраном или трубку с микрофоном — это уже небольшие, но полноценные охранные системы с режимом записи видео и захватов кадра;
• Домофоны в офисе. Как правило, здесь применяются домофоны с мощными магнитными замками, что позволяет позаботиться о безопасности ценного имущества. Такие модели могут быть оснащены специальной пропускной системой, благодаря карточкам, это удобно, когда в офисе достаточно много сотрудников;

Процесс установки домофона

• Необходимо определить место, где будет установлено устройство. Внешняя панель, с которой осуществляется вызов, стандартно устанавливается рядом со входом в помещение или на территорию. А вот внутренний блок, может быть установлен в любом удобном для заказчика месте. Иногда, на больших площадях, устанавливают несколько внутренних блоков;
• Монтаж кабелей. Для питания и связи всех элементов будущей системы, прокладываются электрические провода и сигнальный кабель;
• Монтаж элементов системы. Этот процесс зависит от количества устройств, которые входят в выбранную модель домофона. Весь монтаж осуществляется согласно схеме, которую рекомендует производитель;
• Монтаж дополнительных устройств. В моделях, которые оснащены камерами и мониторами, производится еще и монтаж этих устройств. Если с монитором все просто, к установке камеры стоит отнестись с особой внимательностью, ведь именно от того, как камера будет закреплена, зачастую зависит угол обзора

.

Порядок установки подъездного домофона

Если же установка домофона в квартиру — дело достаточно простое, то установка домофона в подъезд , частный дом или офис — это уже дело серьезное. Такая работа, в любом случае должна выполняться опытным специалистом с использованием профессионального оборудования.

Чтобы результат работы устройства оправдал все ожидания, не рекомендуется экономить на установке и пытаться делать все самостоятельно. Домофон — это достаточно сложное техническое устройство, от которого зависит безопасность имущества или даже людей, поэтому стоит довериться квалифицированным специалистам, которые не допустят ошибок.

COMMAX – обзор самого популярного в России корейского домофона

Commax- южнокорейская торговая марка. Благодаря качеству и разнообразию модельного ряда, стала популярной в России. Компания Commax входит в ТОП-50 компаний, производящих высококачественную и конкурентоспособную продукцию. В настоящее время видеодомофоны лучше защищают жилье от “незваных” гостей.

Основные модели

Commax DVP-4HP – чёрно-белый видеодомофон с трубкой на 1 камеру. Диагональ 4 дюйма, возможность подключения одной вызывной панели, одной дополнительной трубки, блока памяти VM-64H на 64 кадра, АС 100-220В, температурный режим от -10 до +40.

Commax DVP-4MHT- чёрно-белый экран видеодомофона с трубкой на 2 камеры. Диагональ 4 дюйма, можно подключить к подъездному домофону через блоки сопряжения, подключение блока памяти и дополнительных трубок не предусмотрено, АС 100-220В, рабочая температура от -10 до +40.

Commax CDV-71AM – цветной монитор видеодомофона без трубки на 2 камеры. Экран 7 дюймов TFT LCD, подключение дополнительных 2-х вызывных блоков, 2 камер CCTV, трубки DP-4VHP, встроенная энергонезависимая память на 128 кадров, вызов и связь “трубка-монитор”, функция “картинка в картинке”, AC 110-240В, накладное исполнение, работает при температуре от 0 до +40.

Компания выпускает аппараты разных типов:

1. Подъездные;
2. Аналоговые видеодомофоны и цифровые;
3. Индивидуальные, применяются в офисах или частных домах.

Базовые элементы аппарата для всех моделей одинаковы, не считая отличия в функциональном наборе.

Раньше выпускали черно-белые видеодомофоны, которые еще используются на местах где были установлены. На сегодняшний день монохромные матрицы устарели и уже не применяются в сборке новых моделей Commax.

Где необходим особый контроль на участках, устанавливают аппараты предусматривающие видеонаблюдения от 2 до 4 каналов. К таким каналам подключаются дополнительные вызывные панели или камеры. Новые мониторы типа handsfree дают возможность обходиться простым нажатием кнопки без применения переговорной трубки.

Схема подключения

Выполняется установка видеодомофона из следующих элементов:

• панель вызова,
• контроллер,
• электрозамок,
• блок питания на 12В
• и видеокамеры.

Принцип соединения элементов между собой достаточно легкий. Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Почти во всех случаях вместо второй панели все же ставится камера. Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет.

Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и камеры подает напряжение тока 12В, трансформированная величина. Она получается в результате изменения бытового неустойчивого напряжения 220В блоком питания.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение. Чаще всего видеокамеру устанавливают прямо перед входом в жилище, а панель вызова перед входом в длинный коридор, пройдя который, посетитель оказывается в кадре объектива.

Если дом большой, зачастую одного домофона недостаточно. В этом случае можно подключить второй. Один устанавливаем на первом этаже, другой на втором.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом. К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала. Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов. Поэтому важно следить за целостностью проводки.

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов. Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов.
Особенности обслуживания+

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Дополнительные возможности

В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

Панель домофона Commax дает возможность вывести изображение с видеодомофона на телевизионный экран, путем подключения телевизора к соответствующему интерфейсу.

Электромагнитные замки способны работать некоторое время после отключения электроэнергии, за счет накапливания небольшого количества заряда. Однако при длительном отключении, вход в помещение разблокируется и станет свободным. Установка дополнительного механического замка будет наиболее подходящим выходом из данной ситуации, также установка бесперебойного источника питания обеспечит работоспособность исполнительных устройств системы на сутки.

Большинство устройств имеют довольно небольшой объем встроенной памяти, ее достаточно чтобы сохранить изменения в текущих настройках, однако не хватит для хранения видеоданных за значительный период времени. Для удобства в комплект видеодомофонных систем входят карты памяти. Они могут снимать и сохранять от 128 кадров. Фотоснимок выполняется так, что о нем и не подозревает посетитель.

Подходит для людей, часто отсутствующих дома. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры.

Еще одним преимуществом продукции южнокорейской компании COMMAX является возможность объединение домофона в современную систему «умный дом». Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Заключение

Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в 117 странах. Кроме этого, оборудование имеет стильный дизайн и многофункциональность, что позволяет производителям увеличить количество выпускаемых моделей с новейшими степенями защиты.

Подключение видеодомофона (Commax, Kocom, Falcon Eye и др.) к подъездному домофону своими руками

Опубликовано 02.12.2013 г.

Стандартные Видеодомофоны изначально не работают с подъездными многоквартирными аудиодомофонами, которых только в Москве встречается несколько десятков разновидностей.

Ниже по фотографии или названию найдите установленный у вас подъездный домофон . Рядом будет ссылка на рекомендации по правильному выбору совместимого видеодомофона. Не можете идентифицировать свой домофон — напишите нам, мы постараемся выяснить этот вопрос специально для вас.

В конце страницы есть список основных проблем, с которыми вы можете столкнуться при подключении видеодомофона к подъездному домофону.

Специалисты нашей организации выполнят квалифицированный установку видеодомофонов на территории Москвы и области.

Итак, фотографии и названия известных нам домофонов:

Цифрал CCD-2094, Цифрал ИНТЕЛ или CYFRAL

Скорее всего, у вас координатный домофон, но изредка встречаются и цифровые. Лучше уточнить в обслуживающей организации или в ТСЖ.

Маршал CD-2255 или Marshal

Скорее всего, у вас цифровой домофон, но изредка встречаются и координатные. Лучше уточнить в обслуживающей организации или в ТСЖ.

Визит БВД-311/БВД-М200 или Vizit

Laskomex AO-3000

Proel KDC-1803

Raikmann City

Элтис ЦП100/DP300 или Eltis

Метаком МК20/МК2003

ТехКом ДА-20

УЗП-200 или Сейф-Сервис

Собственная разработка организации Сейф-Сервис. Несовместима со стандартными координатными (аналоговыми) системами.

Commax 480/481

Многоквартирная система Commax. К сожалению, не совместима со стандартными мониторами Commax. Обращайтесь в обслуживающую организацию.

Urmet Digivoice

Итальянская домофонная система закрытого типа. Обращайтесь в обслуживающую организацию.

Очень старый домофон. Крайне редко, но еще встречается. Не совместим ни с чем.

Стандартный координатно-матричный домофон (иногда называют «аналоговый»)

Особенности построения координатной системы. По дому проложен многожильный кабель, от которого через специальные коммутаторы в каждую квартиру выделяется своя пара проводов. Мастера обслуживающей организации выводят в каждую квартиру провод, к которому подключается трубка или другое устройство (видеодомофон). В редких случаях провод оставляют прямо в щитке. Дополнительного программирования эта система не требует.

Подходящие для вас мониторы перечислены здесь: Видеодомофоны для координатных подъездных домофонов. Эти мониторы можно подключать к подъездному домофону напрямую.

Если вы не нашли там ничего подходящего, то можно использовать внешний блок коммутации, например такой: Блок сопряжения MC-Vizit. Это маленькая пластмассовая коробочка размерами примерно 5х7 см. Двухжильный провод домофонной системы заводится в нее, а далее подключается монитор видеодомофона. Через этот блок можно подключить почти любой монитор видеодомофона с 4-проводной схемой подключения. Рекомендуем использовать видеодомофоны известных марок, таких как Commax, Kocom, Kenwei, Falcon Eye, Tantos.

Самые популярные координатные видеодомофоны:

Видеодомофон Tantos NEO-Vizit (17 710 руб.) — сенсорный экран 7″ (17.8 см), — подключение координатного подъездного домофона, — запись видео по датчику движения, — цвет белый или черный, — тонкий корпус 25 мм, ширина 210 мм

Стандартный цифровой домофон

Особенности построения цифровой системы. По дому проложен один двухжильный кабель, от которого либо через распределительные коробки, либо просто «на скрутке», делается ответвление в каждую квартиру. То есть фактически все домофонные трубки или другие устройства соединены параллельно. Мастера обслуживающей организации выводят в каждую квартиру провод, к которому подключается трубка или другое устройство (видеодомофон). В редких случаях провод оставляют прямо в щитке.

В этой системе для корректной работы требуется запрограммировать номер абонентского устройства. К сожалению, этот номер не всегда совпадает с номером вашей квартиры. Если раньше у вас работала обычная трубка и она сохранилась, то номер можно посмотреть в ней. В новых мониторах, а также некоторых блоках коммутации, есть процедура «обучения», тогда выставлять номер вручную не придется.

Подходящие для вас мониторы перечислены в разделе Видеодомофоны для цифровых подъездных домофонов. Эти мониторы можно подключать к подъездному домофону напрямую.

Если вы не нашли там ничего подходящего, то можно использовать внешний блок коммутации, например такой: Блок сопряжения MC-XL.Это пластмассовая коробочка размерами примерно 5х7 см. Двухжильный провод домофонной системы заводится в нее, а далее подключается монитор видеодомофона. В этом случае можно использовать почти любой монитор видеодомофона с 4-проводной схемой подключения. Рекомендуем использовать видеодомофоны известных марок, таких как Commax, Kocom, Kenwei, Falcon Eye, Tantos.

Самые популярные цифровые видеодомофоны:

Видеодомофон Tantos NEO-XL (17 710 руб.) — сенсорный экран 7″ (17.8 см), — подключение цифрового подъездного домофона, — запись видео по датчику движения, — цвет белый или черный, — тонкий корпус 25 мм, ширина 210 мм

Сейф-Сервис УЗП-200

На данный момент есть 2 варианта подключения видеодомофона к этой системе: внешний блок сопряжения MC-Vizit Сейф-Сервис или воспользоваться услугами обслуживающей организации и приобрести блок сопряжения собственной разработки Сейф-Сервис с установкой. Как правило, специалисты Сейф-Сервис рекомендуют приобретать мониторы фирмы Commax, причем с трубкой. По нашему опыту, такая рекомендация не совсем оправдана.

Основные проблемы, встречающиеся при подключении видеодомофона к подъездному домофону

Вы приобрели и подключаете видеодомофон, но ничего не работает

— проверьте, исправна ли подъездная линия (проще всего с помощью трубки); возможно, она не подключена или номер вашей квартиры заблокирован в настройках центрального блока, в этом случае обратитесь в обслуживающую организацию

— убедитесь, что монитор или блок коммутации выбран правильно, в редких случаях надпись и внешний вид домофона не совпадает с реальным типом системы

— если у вас цифровой домофон, проверьте, правильно ли настроен номер абонентского устройства (подробнее смотрите в инструкции к вашему оборудованию)

Все работает, но не очень хорошо (плохо слышно в любую сторону, не всегда проходит вызов, не с первого раза открывается дверь)

— на мониторе (если у вас модель с прямым подключением подъездной линии) или на внешнем блоке коммутации есть регулировки уровня сигнала — с помощью них часто удается добиться удовлетворительного результата

— если подключение производится через внешний блок коммутации, то можно попробовать заменить этот блок на аналогичный, но другого производителя

Если решить проблему самостоятельно не удается — обратитесь к специалистам.
